电源厂家的配电、换流设备安装及线缆布放

配电、换流设备安装
1.电源设备结构不应变形,表面不应损伤,指示仪表、按键、旋钮、机内部件等不应有碰损、卡阻、脱落、损坏现象。
2.设备安装位置应满足工程设计要求,允许偏差为±10mm.
3.设备机架应排列整齐,架间缝隙不应大于3mm,垂直允许偏差为±0.1%。列架机面应成一条直线,每米允许偏差为±3mm,全列允许偏差为±15mm
4.安装设备机架时,应按设计要求进行加固。
5.设备机架漆面应保持完整、清洁
6.设备部件应安装牢固,接线无误。

铁架安装
1.铁架安装位置、规格、长度应满足设计要求。铁架安装位置左右允许偏差为±50mm。水平铁架应成一条直线,与地面应保持平行,水平度每米误差不应大于2mm。垂直铁架应与地面应保持垂直,垂直度误差不应大于0.1%。
2.连固件连接应牢固、平直、无明显弯曲;电缆支架应安装端正、牢固,间距均匀。
3.吊挂安装应整齐、牢固,与地面保持垂直。
4.铁架漆面应保持完整、清洁。

线缆布放
1.电源线、信号线的规格、型号应满足设计的要求。
2.接线端子与线缆应匹配。
3.直流电源线、交流电源线、信号线应分开布放。

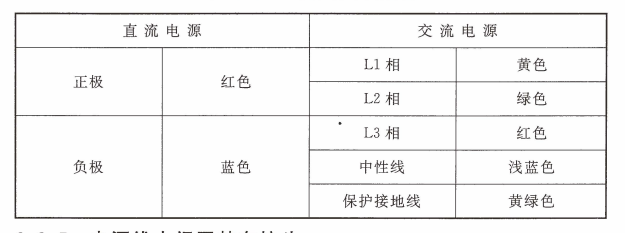

4.电源线外皮颜色应符合表1的规定。



5.电源线中间严禁有接头。
6.线缆布放应平直、整齐,绑扎间隔均匀、松紧合适,扎带头应放在隐蔽处。
7.线缆连接应无差错、接触良好,焊接光滑,不得碰地、短路、断路、虚焊、漏焊、错焊。
8.电源线与设备的连接应符合下列规定：
（1）电源线成端连接时,应在电源线端头处套上绝缘套管;
（2）截面面积在6mm2以下的单股电源线可与设备直接连接;
（3）多股电源线及截面面积在6mm2以上的单股电源线端头应加装镀锡连接器;连接器尺寸与导线线径应吻合,压(焊)接牢固;连接器与设备的接触部分应平整。
9.信号线与设备端子连接时应符合下列规定:
（1）信号线与设备连接线缆的色谱应顺序正确;
（2）采用绕接时,当线径为0.4mm~0.5mm时,可绕6圈~8圈;当线径为0.6mm~1.0mm时,可绕4圈~6圈;
（3）采用焊接时,焊点应光滑,无假焊、错焊、漏焊,无短路,芯线露铜应小于2mm;
（4）采用卡接时,芯线与端子之间应卡接牢固。
10.沿地槽布放电源线、信号线时,电缆不宜直接与地面接触。
11.室外直埋电力电缆的敷设应符合下列规定:
（1）电缆敷设深度应满足工程设计要求,遇有障碍物或穿越道路时应敷设钢管或塑料管保护;
（2）电缆沟底应铺一层细土,电缆敷设完成后应用5cm厚的细土覆盖,并宜铺红砖或盖板保护,电缆沟应回土、填平、夯实。
12. 电源线穿管应符合下列规定:
（1）保护管的型号、规格、位置应满足设计要求;
（2）电源线穿越后,管口两端应密封;
（3）非同一级电压的电力电缆不得穿放在同一管孔内。
13.同一交流回路的电源线应穿放在同一金属导管内,并按设计要求接地。
14. 铠装电力电缆的敷设弯曲半径不得小于外径的20倍,塑包电缆敷设弯曲半径不得小于其外径的6倍。
